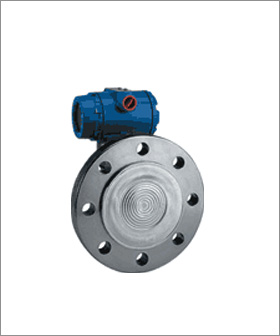

六、3351LT型法兰式液位变送器
3351LT型法兰式液位变送器的安装法兰标准按ANSI，法兰有3〃和4〃规格，法兰等级分为
150LB（2.5MPa）及300LB
（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、
PN=2MPa请注明。接液膜片材料有316L、哈氏C-276、蒙耐尔、钽
等。用户不注明，时以3〃150LB安装法兰及接液膜片材料31供货。
图9 法兰式液位变送器外型尺寸图
|
法兰尺寸
|
螺栓孔
|
|
|
规格
|
直径
|
A
|
B
|
C
|
数目n
|
直径d
|
分布直径d1
|
|
|
1501b
|
190
|
30
|
66
|
127
|
4
|
19
|
152
|
|
|
1501b
|
228
|
30
|
89
|
157
|
8
|
19
|
190
|
|
|
3001b
|
210
|
35
|
66
|
127
|
8
|
22
|
168
|
|
|
3001b
|
254
|
38
|
89
|
157
|
8
|
22
|
200
|
|
